TILT3D - wykrywanie przechyleń względem płaszczyzny

 icon12.06.2025

Poznaj funkcjonalność naszych terminali
TILT3D - wykrywanie przechyleń względem płaszczyzny

Wszystkie obecnie produkowane terminale wyposażone są w akcelerometr (potocznie zwany czujnikiem 3D), który służy do wykrywania zdarzeń związanych z wstrząsami, ruchem i przechyleniem. Dane z akcelerometru umożliwiają skuteczną identyfikację "podejrzanych ruchów" w pojeździe, w którym terminal jest zainstalowany. Funkcjonalność ta może być wykorzystana w pojazdach wszelkiego rodzaju - osobowych, dostawczych, ciężarowych, maszynach budowlanych, a nawet w rowerach, skuterach i motocyklach.

W dalszej części newslettera skupimy się na kwestii poprawnego montażu terminala z akcelerometrem i wykrywania przechyleń na podstawie danych z akcelerometru w oparciu o funkcję terminala jaką jest TILT3D.

W jaki sposób zamontować terminal, aby dane z akcelerometru były wiarygodne i w jaki sposób dokonać kalibracji?

Najistotniejszym aspektem przy instalacji terminala z akcelerometrem jest konieczność jego solidnego przymocowania do konstrukcji pojazdu, w którym ma pracować. Niedopuszczalna jest sytuacja, w której terminal może swobodnie przemieszczać się podczas jazdy. Taki montaż prowadziłby do nieprecyzyjnych danych z akcelerometru i fałszywych alertów.

Po prawidłowym zamontowaniu terminala, konieczne jest przeprowadzenie kalibracji akcelerometru za pomocą polecenia SET3D. W przypadku funkcji TILT3D, nie jest konieczna jazda podczas, której terminal rozpoznaje kierunki poruszania się. Funkcja TILT3D wymaga jedynie określenia osi prostopadłej do powierzchni ziemi, co następuje już po kilkudziesięciu sekundach od wysłania polecenia kalibracyjnego.

Przykład zastosowania funkcji TILT3D w praktyce

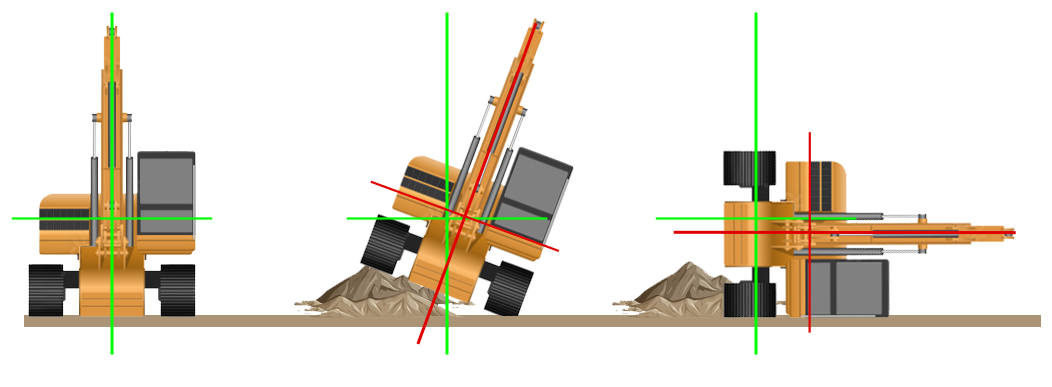

TILT3D znajdzie zastosowanie w wielu typach pojazdów tak jak wspomnieliśmy już na samym wstępie. Jednak pierwotnym założeniem omawianej funkcjonalności było wykrywanie nadmiernego przechylenia maszyny budowlanej.

Opisana funkcja pozwala określić wartość dopuszczalnego przechylenia której przekroczenie natychmiast generuje ramkę danych, informującą o spełnieniu warunku, czyli o przechyleniu się maszyny ponad ustalony kąt.

Istnieje również możliwość określenia ilości ramek danych, które będą zbierane w sekundowych odstępach od razu po wykryciu naruszenia. Jest to niezwykle przydatny parametr, który umożliwi szczegółowe śledzenie przechylenia maszyny w określonym zakresie czasu.

Kontrola położenia maszyny jest niezwykle istotna, ponieważ jej nadmierne wychylenie lub przewrócenie może prowadzić do poważnych uszkodzeń podzespołów takich jak silnik lub inne części zespołu napędowego. Brak właściwej reakcji na przewrócenie może wygenerować olbrzymie koszty napraw. Zastosowanie wykrywania tego typu zdarzeń w czasie rzeczywistym pozwala na uruchomienie mechanizmów alarmowych jak również dokumentuje je w celu prawidłowego rozliczenia strat. Rozwiązanie to idealnie sprawdzi się w wypożyczalniach sprzętu budowlanego oraz firmach które ze względu na znaczne rozproszenie sprzętu nie dysponują dostatecznymi zasobami kontrolingowymi.

Szczegółowe informacje na temat konfiguracji funkcji TILT3D są dostępne w dokumentacji technicznej, do której link znajduje się poniżej.

 

Dokumentacja techniczna S/FM

 
Przejdź do dokumentacji
 
